超滤+反渗透（UF+RO）双膜工艺专项项目配置（15m³/h工业高标准回用）

本章节为UF+RO双膜深度回用专项配置，针对工业生产废水、循环排污水、高标准再生水回用场景定制，完整覆盖预处理、精密过滤、超滤系统、反渗透系统、药剂投加、清洗再生、自控监测、浓水处理全模块，参数标准化、设备成套化，可直接用于项目报价、施工落地与验收，出水满足工业循环补水、生产清洗、设备冷却高品质用水要求。

3.1 整体设计参数（UF+RO专项）

• 系统处理规模：设计进水25m³/h，超滤产水≥20m³/h，RO纯水产水≥15m³/h，系统综合回收率≥75%

• 进水水质：预处理后污水，浊度≤5NTU，SDI≤5，无大颗粒杂质、无油污、无重金属超标

• 超滤出水指标：浊度≤0.2NTU，SDI≤3，完全满足反渗透进水严苛要求

• 反渗透出水指标：脱盐率≥98%，电导率≤10μS/cm，TDS≤50mg/L，满足工业高品质回用标准

• 运行方式：24h全自动连续运行，变频调控、联动启停、自动冲洗、故障自诊

3.2 前置预处理系统（双膜专用强化配置）

专为双膜工艺配套，杜绝胶体、悬浮物、有机物、菌藻堵塞膜组件，保障后端系统长期稳定运行。

• 机械格栅+自清洗过滤器：格栅拦截大块杂物，配套全自动自清洗过滤器（精度100μm），在线自动排污，无需人工干预，保护后端泵体与过滤设备。

• 调节池系统：有效容积≥30m³，内置曝气搅拌、液位变送装置，均衡水质水量，消减冲击负荷，避免水质波动影响膜系统运行稳定性。

• 混凝沉淀一体化设备：配套PAC、PAM投加装置，去除水中胶体、悬浮颗粒物、部分COD与色度，降低超滤膜污染负荷。

• 多级精密过滤单元：依次配置石英砂过滤器、活性炭过滤器、软化过滤器，砂滤去除铁锈、悬浮物；活性炭吸附异色异味、微量有机物；软化装置降低钙镁硬度，预防反渗透膜结垢。

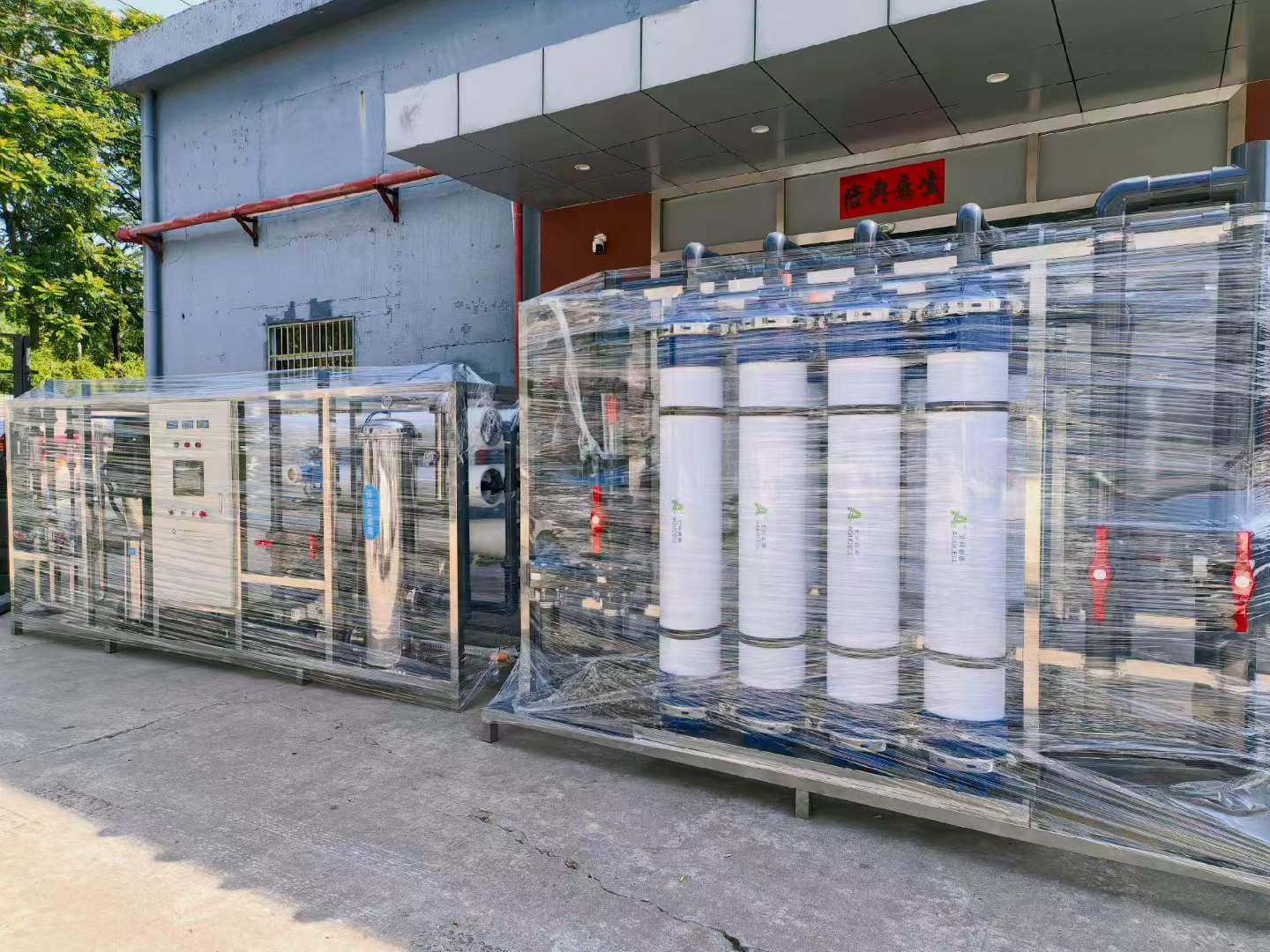

3.3 超滤UF系统（核心前置深度过滤）

采用外压式PVDF中空纤维超滤膜，耐污染、抗腐蚀、强度高，为反渗透提供稳定优质进水，是双膜工艺核心预处理单元。

• 超滤膜组件：PVDF材质中空纤维膜，过滤精度0.01μm，截留细菌、胶体、大分子有机物，单套适配10m³/h进水通量，膜通量控制在30–40L/(m²·h)。

• 超滤主机机架：304不锈钢一体化机架，集成管路、阀门、压力表、流量计，布局规整，防腐耐用。

• 超滤进水泵：1用1备，变频离心泵，SS316过流部件，稳定调控进水压力与流量。

• 自动冲洗系统：具备定时正洗、反洗、气水联合冲洗功能，自动清除膜表面污染物，防止膜丝堵塞，延长膜使用寿命。

• 完整性监测：配套压力、流量在线监测，异常自动报警，实时监控超滤运行状态。

3.4 反渗透RO系统（深度脱盐核心单元）

采用低压抗污染反渗透膜元件，一级两段排布设计，兼顾高脱盐率与高回收率，适配工业中水回用长期连续运行场景。

• 保安过滤器：5μm精密滤芯，1用1备，拦截超滤产水中微量颗粒杂质，杜绝划伤RO膜元件，为反渗透最后一道保护屏障。

• 高压泵组：立式不锈钢高压泵，变频调速，适配RO运行压力1.0–1.6MPa，压力稳定、能耗低、噪音小，一用一备冗余配置。

• 反渗透膜元件：芳香族聚酰胺抗污染膜，单支脱盐率≥99%，系统综合脱盐率≥98%，采用2:1一级两段排布设计，提升整体水回收率。

• 膜壳机架：玻璃钢膜壳+304不锈钢机架，耐腐蚀、抗压强度高，适配高压运行工况。

• 产水/浓水流量计：分别监测纯水、浓水流量，直观核算系统回收率，便于工况调节与运维统计。

• 高压保护系统：配备高低压过载保护、泄压装置，压力异常自动停机，保护高压泵与膜组件安全。

3.5 成套药剂投加系统（双膜必备配置）

针对性解决膜结垢、菌藻滋生、有机污染问题，保障双膜系统长效稳定运行。

• 阻垢剂投加装置：计量泵+药箱一体化，持续投加反渗透专用阻垢剂，抑制碳酸钙、镁、硫酸盐等难溶盐结晶结垢。

• 杀菌剂投加装置：定期投加非氧化性杀菌剂，杀灭管道及膜表面菌藻、微生物，防止生物膜污染。

• 酸碱调节装置：稀盐酸/氢氧化钠投加系统，可调进水pH值，优化反渗透运行工况，提升脱盐效率。

• 混凝/助凝投加装置：配套前端预处理，精准投加PAC、PAM，保障预处理出水水质稳定。

3.6 膜在线清洗再生系统

• 超滤清洗系统：配置清水冲洗、药液清洗双模式，可自动配置次氯酸钠、柠檬酸清洗液，清除膜表面有机、无机污染物。

• 反渗透清洗系统：独立清洗药箱、清洗泵、精密过滤器，针对RO膜结垢、生物污染、胶体污染进行专项化学清洗，恢复膜通量。

• 自动时序控制：可设定定时清洗、压差触发自动清洗，无需人工操作，降低运维强度。

3.7 消毒、储水与回用供水系统

• 紫外线消毒器：无化学残留，高效杀灭水中致病菌、微生物，保障回用用水卫生达标。

• 纯水清水池：304不锈钢/防腐防渗池体，有效容积≥20m³，配备溢流、排空、防渗、防尘设施，储存达标回用纯水。

• 变频回用供水泵组：恒压供水，根据末端用水需求自动调节流量压力，适配车间冷却、生产清洗、设备补水等多场景供水。

3.8 浓水处理系统

双膜系统产生浓水含盐量、浊度较高，严禁直接无序排放，配套合规处理方案：浓水统一收集至浓水池，回流至前端调节池循环减量处理；水质不达标浓水可接入厂区污水站深度处理，完全满足环保排放要求。

3.9 全自动PLC自控与在线监测系统

• PLC智能控制柜：整机全自动联动运行，实现进水、过滤、膜处理、清洗、供水全流程自控，支持无人值守。

• 在线监测仪表：配备电导率仪、pH计、浊度仪、流量变送器、压力传感器、余氯监测仪，实时上传水质与设备运行数据。

• 故障预警保护：具备过载、缺水、超压、膜堵塞、药剂不足等故障自动报警、停机保护功能。

• 远程运维功能：支持数据远程查看、参数远程调节、运行日志记录，便于智能化运维管理。

3.10 双膜系统核心运行指标汇总

• 系统综合回收率：≥75%

• 超滤出水：浊度≤0.2NTU，SDI≤3

• 反渗透脱盐率：≥98%

• RO产水电导率：≤10μS/cm

• 膜组件设计使用寿命：超滤膜3–5年，反渗透膜2–3年

• 设备整体运行稳定性：可24h连续不间断运行

四、系统运行原理

1. 污水经收集管网汇入调节池，通过格栅去除大块杂质，搅拌均衡水质水量，避免瞬时水质波动冲击后续处理系统。

2. 提升泵将污水输送至缺氧池，通过反硝化反应去除水中氨氮、总氮，降解部分有机污染物，初步净化水质。

3. 污水进入好氧MBR反应池，曝气系统持续供氧，好氧微生物充分分解COD、BOD等污染物，配合膜组件完成高精度固液分离，出水清澈无杂质。

4. 膜过滤后的清水进入消毒单元，通过紫外线+次氯酸钠双重消毒，彻底杀灭水中致病菌、微生物，达标清水汇入中水清水池，由变频供水泵组输送至各回用点位。

5. 针对UF+RO双膜工艺，超滤产水稳定进入反渗透系统，经高压脱盐处理产出高品质纯水，浓水统一收集减量循环处理，整套系统通过PLC自控程序实现冲洗、加药、工况调节全自动化运行，保障长期稳定达标回用。
